Centro de mecanizado
MC 319 AYDO
CNC CON 3 + 1 EJES
Perfiles de aluminio y PVC
Software de programación gráfica CAM 3D
Más info

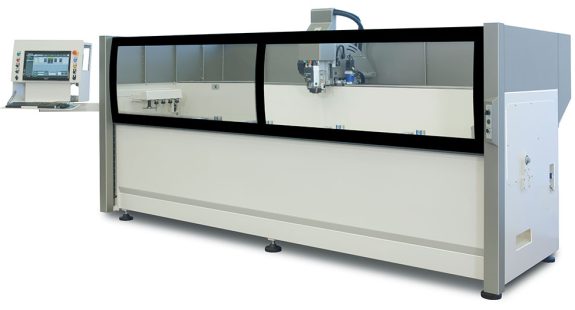

MC 319 AYDO

CENTRO DE MECANIZADO CNC CON 3 + 1 EJES
Galería
  • 3 Ejes (X, Y, Z) controlados por CN + 1 Eje controlado neumáticamente.
  • Adecuado para el mecanizado de perfiles de aluminio y PVC.
  • La viga de las mordazas (eje A) se puede girar, con control neumático, en tres posiciones ortogonales (-90°, 0°, +90°).
  • Sección nominal trabajable: 200 x 170 mm (YxZ).
  • Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
  • Las mordazas de bloqueo se deslizan sobre guías lineales de precisión con rodamientos de bolas recirculantes, con posicionamiento manual apoyado por un indicador láser gestionado por CN.
  • Almacén de herramientas de 5 posiciones con cambiador automático de herramientas.
  • La refrigeración de las herramientas se confía a una unidad de control con un sistema mínimo.
  • Los ejes se desplazan sobre guías lineales de precisión con rodamientos de bolas recirculantes y transmisión piñón-cremallera. El posicionamiento se realiza mediante motores brushless con encoder absoluto, gestionados por CN con sistema digital de alta velocidad.
  • El electromandril refrigerado por aire está diseñado para un cambio rápido de herramientas.
  • Con accesorios dedicados puede trabajar en las 5 caras de los perfiles.
  • Las operaciones de fresado se pueden realizar con interpolación lineal y circular en los ejes XYZ.
  • Los dos topes (derecho e izquierdo) son retráctiles con control neumático.
  • PC de escritorio, sistema operativo Windows, teclado QWERTY, mouse
  • Pantalla W TFT-LCD de 18,5” (16:9, 1366 x 768 píxeles)
  • Licencia MS Windows
  • Software de programación gráfica CAM 3D
  • Dispositivo para posicionar el haz en grados intermedios (Kit)
  • N. 1 Electromandril 3,8 kW, ISO30, 18000 rpm, refrigeración con placa de aire forzado
  • N. 1 Portaherramientas Estático Cargador (Lado Izquierdo – 5 Pos)
  • N. 4 abrazaderas de bloqueo
  • Nº 2 topes de referencia accionados neumáticamente
  • N. 1 juego de portaherramientas y herramientas
Carrera del eje Xmilímetro3160
Velocidad de posicionamiento del eje Xm/min60
recorrido del eje Ymilímetro360
Velocidad de posicionamiento del eje Ym/min30
Recorrido del eje Zmilímetro345
Velocidad de posicionamiento del eje Zm/min30
recorrido del eje A°45 – 90 – 45
Potencia nominal del electromandrilkilovatios3.8
Cono de fijación portaherramientasISO30
Velocidad máxima de rotaciónrpm18000
Tipo de refrigeraciónAire
Pesokg1800

Sujeto a cambios técnicos
