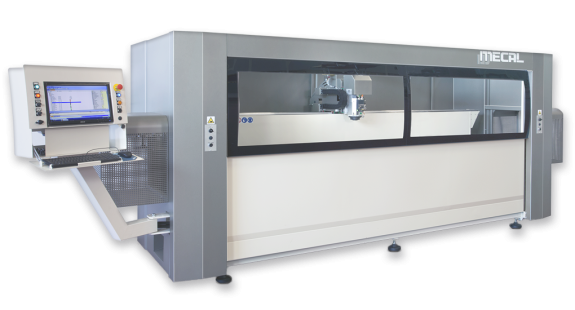

MC 309 NIKE MU DPM
CENTRO DE MECANIZADO CNC 4 EJES
Galería
- DPM es el acrónimo de Morse Positioning Device. La máquina está equipada con un dispositivo, con accionamiento combinado neumático/electrónico, dedicado al posicionamiento automático de las mordazas, una tras otra.
- 4 Ejes controlado neumáticamente.
- Indicado para el mecanizado de perfiles de aluminio para el sector de la ferretería.
- Las posiciones de 0° y ± 90° del haz basculante son fijas; los ángulos intermedios se pueden preestablecer manualmente y administrar con un sistema neumático directamente desde el software.
- Las piezas se fijan con 4 mordazas neumáticas, deslizándose sobre la viga basculante. El haz se puede posicionar en cualquier ángulo preseleccionado entre ± 90°, gestionado directamente por el ciclo de control.
- Sección nominal trabajable: 200 x 170 mm (YxZ).
- Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
- Los ejes corren sobre guías de recirculación de bolas y son accionados por motores gestionados con sistemas digitales.
- Las mordazas de bloqueo de la pieza (n. 4 mordazas) se deslizan sobre guías de precisión.
- Las mordazas de sujeción se posicionan automáticamente a través del montante móvil.
- El posicionamiento de la viga de las mordazas en ángulos intermedios se realiza con el posicionamiento manual de topes mecánicos dedicados. Estos dispositivos son gestionados automáticamente por el ciclo de trabajo para no representar un obstáculo cuando no son llamados por el programa de trabajo.
- Almacén de herramientas con 5 posiciones en la máquina, puede contener herramientas para taladrar, fresar, roscar, apuntar. Se puede agregar un segundo almacén en el lado derecho (opcional).
- Las operaciones de fresado se pueden realizar con interpolación lineal y circular en los ejes XYZ.
- Con una fresa de disco es posible realizar operaciones de fresado en ambos extremos del perfil (ciclo de refrentado).
- Con accesorios dedicados, puede trabajar en 5 caras de perfiles de aluminio, PVC y acero.
- Los 2 topes de referencia del perfil son accionados neumáticamente.
- El electromandril está preparado para el cambio rápido del husillo portaherramientas.
- La refrigeración de las herramientas se confía a una unidad de control con un sistema mínimo.
- La máquina trabaja barras de hasta 3270 mm de largo útil que pueden ser recortadas con disco de Ø 150-200 mm, utilizando el ciclo de trabajo diferenciado puede trabajar barras de hasta 6540 mm.
- Gracias al uso de tecnología digital asociada a la transmisión de datos a través de fibras ópticas (SSCNET III), se obtiene la optimización de todos los movimientos de los ejes tanto en la fase rápida como en la de trabajo.
- Electromandril nº 1 refrigerado por aire, ISO 30, rpm 18000, kW 3,8
- N. abrazaderas de bloqueo de 4 piezas
- N. 2 topes de referencia accionados neumáticamente
- N. 1 Portaherramientas Revista (5 Pos.)
- Unidad de tratamiento de aire comprimido (filtro/reductor/lubricador)
- PC de escritorio
- Pantalla W TFT-LCD de 18,5″, teclado QWERTY, ratón
- sistema operativo Windows
- Licencia MS WINDOWS
- Software de gráficos 3D CAD CAM
| Carrera del eje X | milímetro | 3500 |
| Velocidad de posicionamiento del eje X | m/1′ | 70 |
| recorrido del eje Y | milímetro | 370 |
| Velocidad de posicionamiento del eje Y | m/1′ | 30 |
| Recorrido del eje Z | milímetro | 348 |
| Velocidad de posicionamiento del eje Z | m/1′ | 30 |
| recorrido del eje A | grado | ±90° |
| Potencia nominal del electromandril | kilovatios | 3.8 |
| Sistema de refrigeración | Aire | |
| Cono de fijación portaherramientas | ISO30 | |
| Velocidad máxima de rotación | rpm | 18000 |
| Peso | kg | ±2200 |
