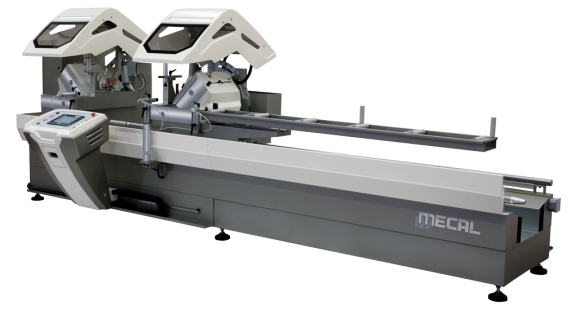

SW 553 REVERSE GARDA
TRONZADORA DE DOBLE CABEZAL CNC CON CORTE INTERNO Y EXTERNO CON LAMA DE 550 MM.
Galería
- Posicionamiento automático de la unidad móvil.
- Inclinación neumática de las unidades de corte a ángulos preseleccionados (135°, 90°, 45° o 22,5°).
- Posicionamiento a grados intermedios mediante topes mecánicos.
- Fabricado con una longitud útil de corte de 5000 mm o 6000 mm.
- Equipado con computadora industrial (Pantalla táctil HMI 10.0”).
- Gran capacidad de corte con hojas de Ø 550 mm.
- Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
- Avance de hoja frontal y recto con ajuste de velocidad y profundidad.
- Avance de la hoja oleoneumático
- Protecciones integrales accionadas neumáticamente con cobertura total del área de corte.
- Lubricación de herramientas de nebulización (Venturi)
- Predisposición para la conexión de un aspirador para evacuación de humos y virutas.
- Predisposición para la inserción de una cinta transportadora motorizada para la evacuación de residuos.
EQUIPAMIENTO ESTANDAR
- N. 2 cuchillas HM Ø 550 mm
- Limitador de salida de cuchilla
- Mordazas horizontales neumáticas (n. 1 par)
- Mordazas verticales neumáticas (n. 1 par)
- Unidad de tratamiento de aire (filtro/reductor/lubricador)
ACCESORIOS OPCIONALES
- Plantilla de perfil de mostrador (par)
- Hoja con inserciones HM Ø 550 mm
- Kit de bañera
- Kit evacuador de chatarra motorizado
- Transportador móvil de rodillos de soporte de perfiles con mordaza neumática
- Tornillo de banco horizontal neumático adicional
- Soporte de perfil intermedio
- Soporte de perfil intermedio accionado neumáticamente
- aspiradora con ruedas
- Kit de preparación para aspirador
- Kit de puesta en marcha de aspirador automático
- UPS
- Unidad de impresión de etiquetas
- Predisposición para impresora de etiquetas.
- Sistema mínimo de lubricación-refrigeración 1P (1,2 l)
- Sistema automático de detección de altura de perfil.
- Sistema de lectura de código de barras
- Sistema automático de detección de altura de perfil.
- Sistema de lectura de código de barras
| Capacidad de inclinar la unidad de corte hacia el exterior. | ° | 135 – 90 – 45 – 22,5 |
| Diámetro de la hoja | milímetros | 550 |
| Agujero de la hoja | milímetros | 30 |
| Velocidad de rotación de la herramienta | rpm | 2800 |
| Longitud máxima de corte útil (90°) | milímetros | 5000/6000 |
| Potencia del motor | kilovatios | 3 |
| Altura de la máquina | milímetros | ±1690 / 2130 |
| Ancho de la máquina | milímetros | ± 1600 |
| Longitud de la máquina tum4 | milímetros | ±6000 |
| Longitud de la máquina tum5 | milímetros | ± 7000 |
| Longitud de la máquina tum6 | milímetros | ±8000 |
| Peso de la máquina giro 4 | kg | ±1800 |
| Peso de la máquina giro 5 | kg | ± 1900 |
| Peso de la máquina tum 6 | kg | ± 2000 |
Reservados los cambios técnicos.
