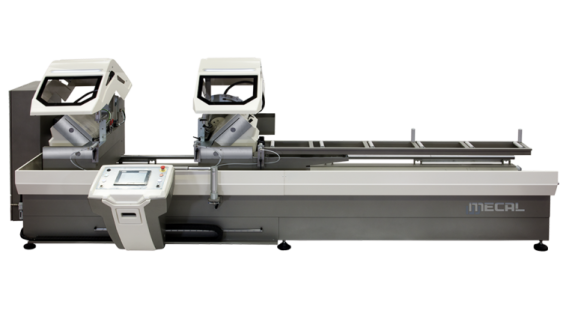

SW 553-R REVERSE GARDA
TRONZADORA DE DOBLE CABEZAL CNC CON CORTE INTERNO Y EXTERNO CON LAMA DE 550 MM.
Galería
- R = Versión con centro de cuchilla rebajado: aumenta la capacidad de corte transversal sobre la superficie de trabajo.
- Posicionamiento automático de la unidad móvil.
- Inclinación neumática de las unidades de corte en ángulos preseleccionados (135°, 90°, 45° o 22,5°).
- Posicionamiento en grados intermedios mediante el uso de topes mecánicos.
- Fabricado con una longitud útil de corte de 5000 mm o 6000 mm.

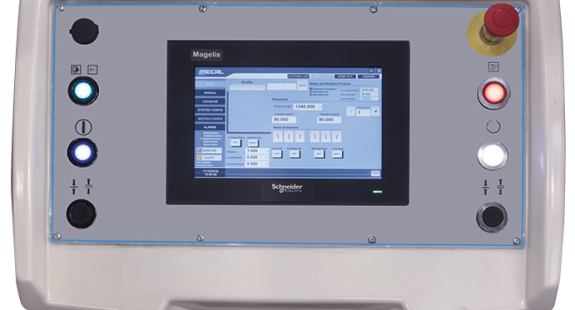

- Equipado con computadora industrial (HMI 10.0” Touch Screen)
- Gran capacidad de corte con cuchillas de Ø 550 mm.
- Base de chapa electrosoldada diseñada para ofrecer la máxima rigidez y facilidad de uso.
- Avance de cuchilla frontal y recto con ajuste de velocidad y profundidad.
- Alimentación de cuchillas oleoneumática.
- Protecciones integrales accionadas neumáticamente para una cobertura total del área de corte.
- Spray de lubricación de herramientas (Venturi).
- Disposición para conexión de aspirador para evacuación de humos y virutas.
- Disposición para la inserción de una cinta transportadora motorizada para la evacuación de residuos.
EQUIPAMIENTO ESTANDAR
- N. 2 lamas HM Ø 550 mm
- Limitador de salida de cuchilla
- Pinzas neumáticas horizontales (n. 1 par)
- Pinzas neumáticas verticales (n. 1 par)
- Unidad de tratamiento de aire (filtro/reductor/lubricador)
ACCESORIOS OPCIONALES- Perfil de plantilla de contador (par)
- Hoja con insertos en HM Ø 550 mm
- kits de bañera
| Posibilidad de inclinar la unidad de corte hacia el exterior. | ° | 135 – 90 – 45 – 22,5 |
| Diámetro antiguo | milímetro | 550 |
| Agujero de hoja | milímetro | 30 |
| Velocidad de rotación de la herramienta | rpm | 2800 |
| Longitud máxima de corte útil (90°) | milímetro | 5000 / 6000 |
| Potencia del motor | kilovatios | 3 |
| Altura de la máquina | milímetro | ± 1690 / 2130 |
| Ancho de la máquina | milímetro | ± 1600 |
| Longitud de la máquina tum4 | milímetro | ± 6000 |
| Longitud de la máquina tum5 | milímetro | ± 7000 |
| Longitud de la máquina tum6 | milímetro | ± 8000 |
| Peso de la máquina tum 4 | kg | ± 1800 |
| Peso de la máquina tum 5 | kg | ± 1900 |
| Peso de la máquina tum 6 | kg | ± 2000 |
Sujeto a cambios técnicos.
